Ⅰ. BM-2520 Helautomatisk produktionslinje för glasskärmaskiner

Ⅱ. Maskinkonfiguration:

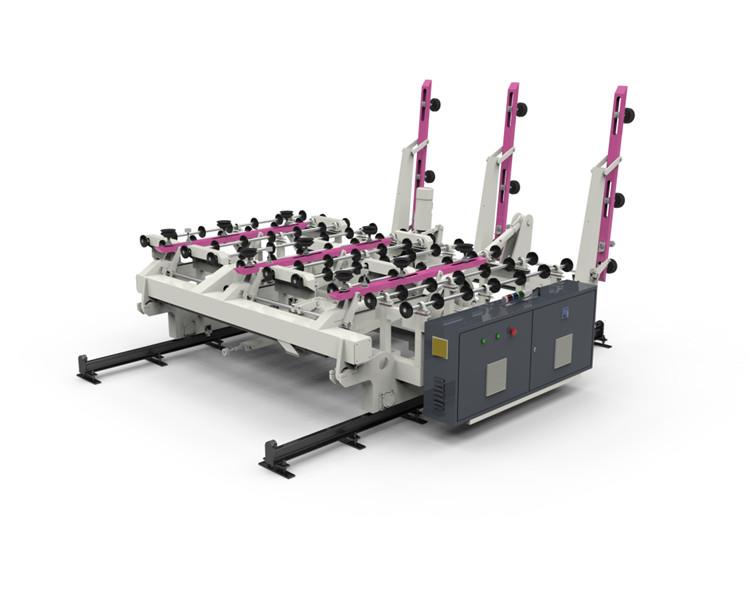

BM-2520 Helautomatisk glaslastmaskin

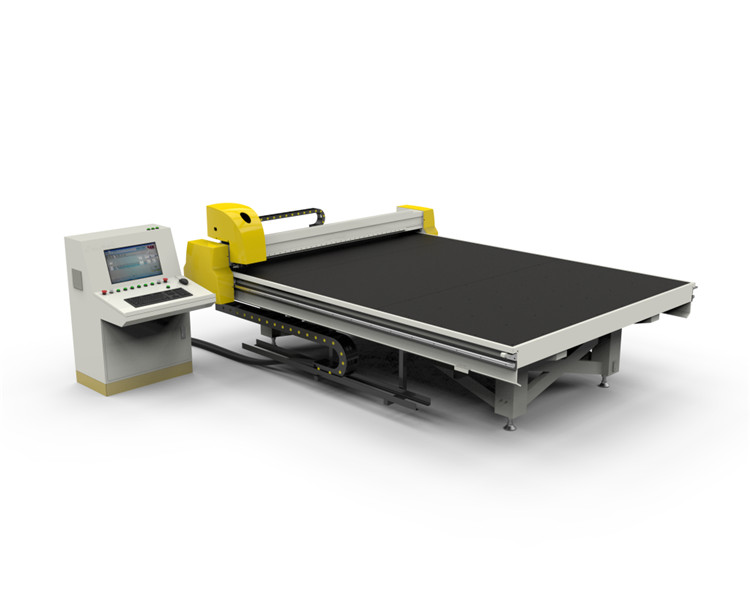

BM-2520 Helautomatisk CNC-glasskärmaskin

BM-2520 Luftkudde glasbrytare

Ⅲ. Maskinspecifikation:

Ⅲ-1. BM-2520 Helautomatisk dubbelarm med glasarm och lastläge

1.1 Utrustningssystem : huvudram / körsystem / överföringssystem / vakuumadsorptionssystem / mekaniskt vridningssystem / hög- och lågtryckskontrollsystem / programstyrsystem

1.2 Mekaniska komponenter:

1) svänghjulskedja: förstärkt typ med hög precision

2) överföringshjul: PU

3) vakuumsugkopp: dubbel absorptionsstruktur

4) överföring / vridmotor: Taiwan CPG-motor

5) vakuumpump: PUXU (Kina-Tyskland)

1.3 Elektriska element.

1) PLC-regulator: Delta

2) Givare: Delta

3) Kontrollkabel: Högflexibla skärmade styrkablar

4) Kontaktör: Schneider

5) Pneumatisk del: Taiwan Airtac ， SMC

1.4 Teknisk parameter:

1) Max glasstorlek: 2500 * 2000mm Min glasstorlek: 1000 * 1200 (vänster sida)

2) Glastjocklek: 2-19mm

3) Laddningsglascykel: 40-90s (justerbar)

4) Överföringshastighet: 0-40m / min (justerbar)

5) Max rackdjup: 700 mm

6) Lastvikt: 500 kg

7) Armmängd på ena sidan: 3 delar

8) Vakuumsugkoppmängd på varje arm: 3 delar

9) Laddar armar: dubbelarm

10) Arbetsläge: enkel position

11) Ström (installation): 380V / 50 HZ

12) Installerad effekt: 6KW

13) Tryckluft: 0,3Mpa-0,5Mpa

14) Vakuumtryck: -70 ～ -90Kpa

2. Teknisk information

2.1 Huvudintroduktion: Automatisk glasinläggningsmaskin

Med mycket robust ramkonstruktion, tillförlitlig vakuumsystemdesign med venturi-vakuumenhet för att förhindra att glas faller i fall av elektriska avbrott. Lastarmarna drevs av elmotor.

Certifierade komponenter av hög kvalitet för att garantera långsiktig tillförlitlighet och enkel reservdelstillgänglighet.

Modulär design gör framtida uppgraderingar till fler stationer tillgängliga.

2.2 Teknisk beskrivning

1) Vridningsläge: mekanisk vridning, snabb hastighet, stadig drift, lastning av glastjocklek 2 till 19 mm. Monterad med dubbla ledningskedjor för att säkerställa överföringsprocessens säkerhet och pålitlighet.

2) Vridningsvinkel: justerbar, från 95 till 98 grader.

3) Rackdjup: speciell anslutningsstång, infällbar mekanism, sugkoppen går 150 mm framåt, och rackdjupet är 700 mm som kan möta olika typer av glasställ.

4) Induktionssystem: två uppsättningar av fotoelektriska sensorer för att säkerställa säkerhetsdrift.

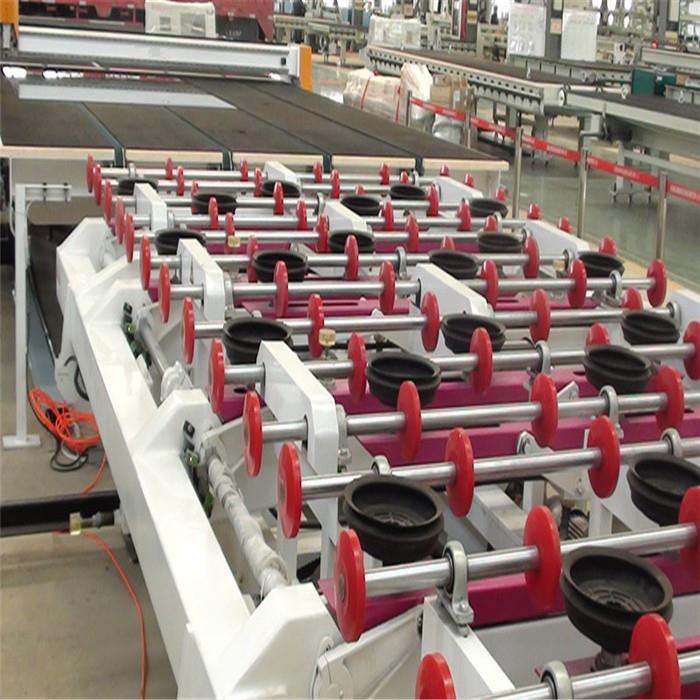

5) Rullstång: speciell anslutningsstav för infällningsstång för att säkerställa synkronlyft och separera glasstycket på ett säkert sätt.

6) Sugsystem: infört dubbelskiktssug, stark absorption.

7) Kontroll av sugkoppar: Varje kopp har separerad luftventil för att kontrollera, välj mängden arbetsbägge enkelt och fritt.

8) Lyft- och lastningssystem: lyft glaset innan du fyller på det om glaset skadas på grund av klister.

9) Alarmsystem: Maskinen har larmbeslag, den har självinspektionssystem och röd och grön larmknapp.

10) Driftläge: Maskinen har två slags kontrollläge (automatisering och manuell)

11) Användningsskärm: LCD-skärmgränssnitt för färgskärm

12) Parameterinställning: Laddningens beställning och glasmängd kan ställas in automatiskt med digital information.

Ⅲ-2. BM-2520 Helautomatisk glasskärmaskin

2.1 Teknisk parameter:

Max glasstorlek: 2500 * 2000mm

Glastjocklek: 2-19mm

2.2 Skärparameter:

Linjär parallellitet: ≤ ± 0,15 mm / m

Den diagonala noggrannheten: ≤ ± 0,30 mm / m

Skärbrohastighet: 0〜160m / min

Skärbromsacceleration: ≥ 3,0 m / s²

Skärverktygshastighet: ≥160m / min

Skärverktygs acceleration: ≥ 6,0 m / s²

Bältesöverföringshastighet: ≥ 40 m / min

Skärhuvudets noggrannhet: ≤ ± 0,2 mm

2.3 Effekt:

Ström (installation): 380V / 50 HZ

Installerad effekt: 6KW

Tryckluft: 0,6Mpa

2.4 Utrustningens prestanda

Utrustningsram: garanterar noggrannhet och håller formen.

Skärverktygsförkläde: skärhuvudet kan rotera 360 grader.

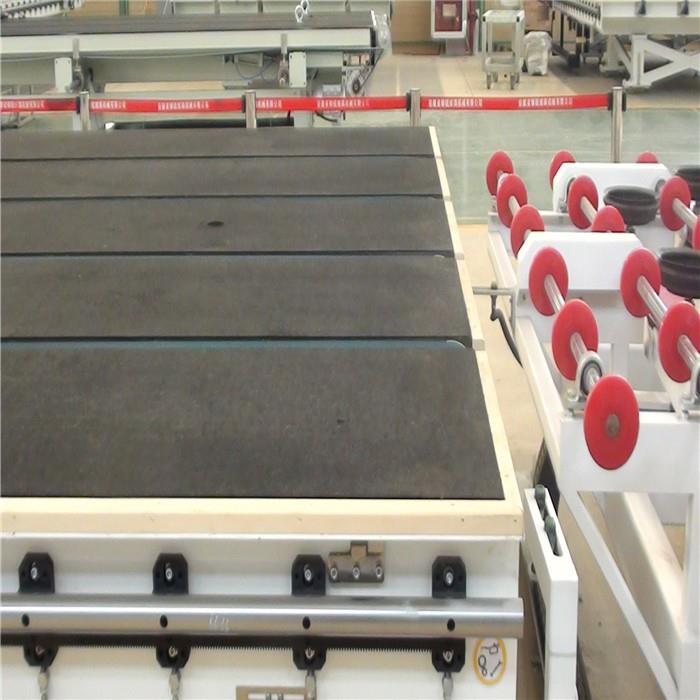

Bordsskiva: HDF-kort

Filt: Filt, slät och antistatisk

Skärolja: pneumatisk inmatad olja automatiskt ， skärning och oljesynkronisering

Överföringssystem: Synkroniserad bälteöverföring automatiskt.

2.5 Mekaniska delar :

Bordsskiva: HDF

Rack: KHK

Överföringsbälte: Barbieri

Skärhjul: Tyskland Bohle

2.6 Elektriska delar:

Microsoft Windows-gränssnitt

Spänning: 380V / 50 HZ, utrustad med transformator.

Motor: Japan YASKAWA skära motor

Approach switch: SN

Kontrollkort: Italien importerade TECNOS (match med Italien OPTIMA SOFTWARE)

Huvudsakliga elektriska delar: Japan IDEC Relay, Schneider AC-kontaktor

Luftproportionsventil: Japan SMC

2.7 Programvara

Italien importerade skär- och optimeringsprogramvara

Optimeringsprogramvara kan matcha med ERP-systemet.

Begränsning av skärläget

Beräkna kapaciteten automatiskt

Mer än två tusen skärformad databas. (Var lätt att använda)

Matcha med AUTO CAD-ritprogram.

Optimeringsprogramvara kan användas direkt med skärande programvara.

Automatisk kalibreringsfunktion säkerställer skärningsnoggrannheten.

Funktionen för val av skärrutt garanterar bästa klipphastighet.

Justera skärtrycket automatiskt, snabbt, exakt och stadigt.

Justera skärtrycket automatiskt när du skär olika form, för att säkerställa skäreffekten snabbt.

Automatisk ursprungsposition kan vara sökning och inställning.

Funktionsinmatning: tangentbord och mus, kinesiskt eller engelskt gränssnitt.

Formavläsning: skanning med olika former från punkt till punkt och överför sedan till CAD-ritning.

Optimeringsprogramvara: kombinera och beställ klippstorleken avslappnat, ge den bästa skärlösningen och förbättra skäreffektiviteten. Manuell revidering efter optimering som förbättrar kapacitetsutnyttjandegraden.

Optimerat tryck och hastighet: Enligt mönster, rak linje, kurvlinje, incurve och outcurve startpunkt och slutpunkt ； accelerationssektion och bromsdel, kan den justera det mest lämpliga trycket och hastigheten.

Formdatabas: databasen är tillgänglig för olika former.

Formoptimering: ändra storlek, rotera, flytta och kombinera smidigt i databasen.

Operationsgränssnitt: kinesiskt eller engelskt gränssnitt, stödjer många olika språk.

Borrposition ： preposition av borrposition.

Skärhuvud: mekanisk skyddsfunktion, undvik risken för kraschar.

Formskärning: skär rakt och snett linje och vilken form som helst.

Överföringsrem: motorns drivrem direkt och överför skärglaset till en brytare.

Resskydd: mekaniskt och elektriskt dubbelt skydd för att skydda maximalt reseskydd.

Justering av skärtryck: Varje justering av skärtrycket kan justeras med tangentbordet direkt, utan manuell drift behövs.

Ⅲ-3. BM-2520 glasbrytare

3.1 Teknisk parameter:

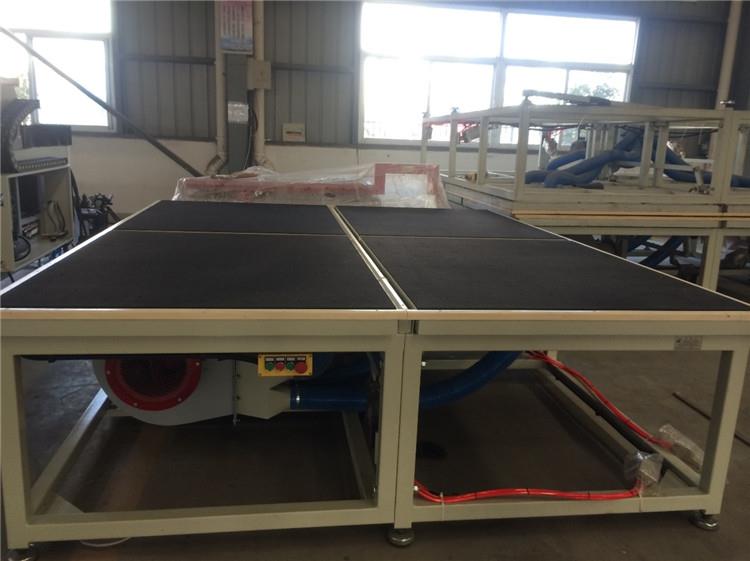

Bordsstorlek: 2500 * 2000mm

Bordhöjd: 900 ± 30 mm

Kvantitet luftfläkt: 1 st

(Oberoende omkopplarstyrning）

TEKNISK SPECIFIKATION:
